¿Cuánto espacio necesita un equipo de aerotermia?

Los equipos de aerotermia con fuente de aire requieren una planificación cuidadosa del espacio, tanto en el exterior como en el interior. Por lo general, necesitarás aproximadamente 1 metro de espacio libre alrededor de la unidad exterior para permitir la circulación del aire y facilitar el mantenimiento, además de aproximadamente 1 metro cuadrado en el interior para componentes como un depósito de agua caliente sanitaria. Un espaciado adecuado garantiza un funcionamiento eficiente, un funcionamiento silencioso y un mantenimiento sencillo. En esta guía se explica exactamente cuánto espacio necesita y cómo planificar tu instalación de forma eficaz.

¿Cómo funcionan los equipos de aerotermia con fuente de aire?

La tecnología de aerotermia con fuente de aire extrae energía térmica del aire exterior, incluso a temperaturas bajo cero. El sistema aspira aire por la parte trasera y los laterales de la unidad exterior, lo procesa mediante un ciclo de refrigeración para capturar el calor y, a continuación, expulsa aire refrigerado por la parte delantera.

El sistema consta de tres elementos clave:

• Un equipo de aerotermia instalado en el exterior
• Un depósito de agua caliente sanitaria interior, que suele ocupar aproximadamente 1 metro cuadrado de superficie
• En algunos casos, un depósito de inercia, que almacena agua caliente adicional para reducir los ciclos cortos

Los equipos de aerotermia modernos se incorporan cada vez más en las construcciones nuevas, aunque las instalaciones de reacondicionamiento siguen siendo una opción muy viable para las viviendas existentes que dispongan de suficiente espacio exterior.

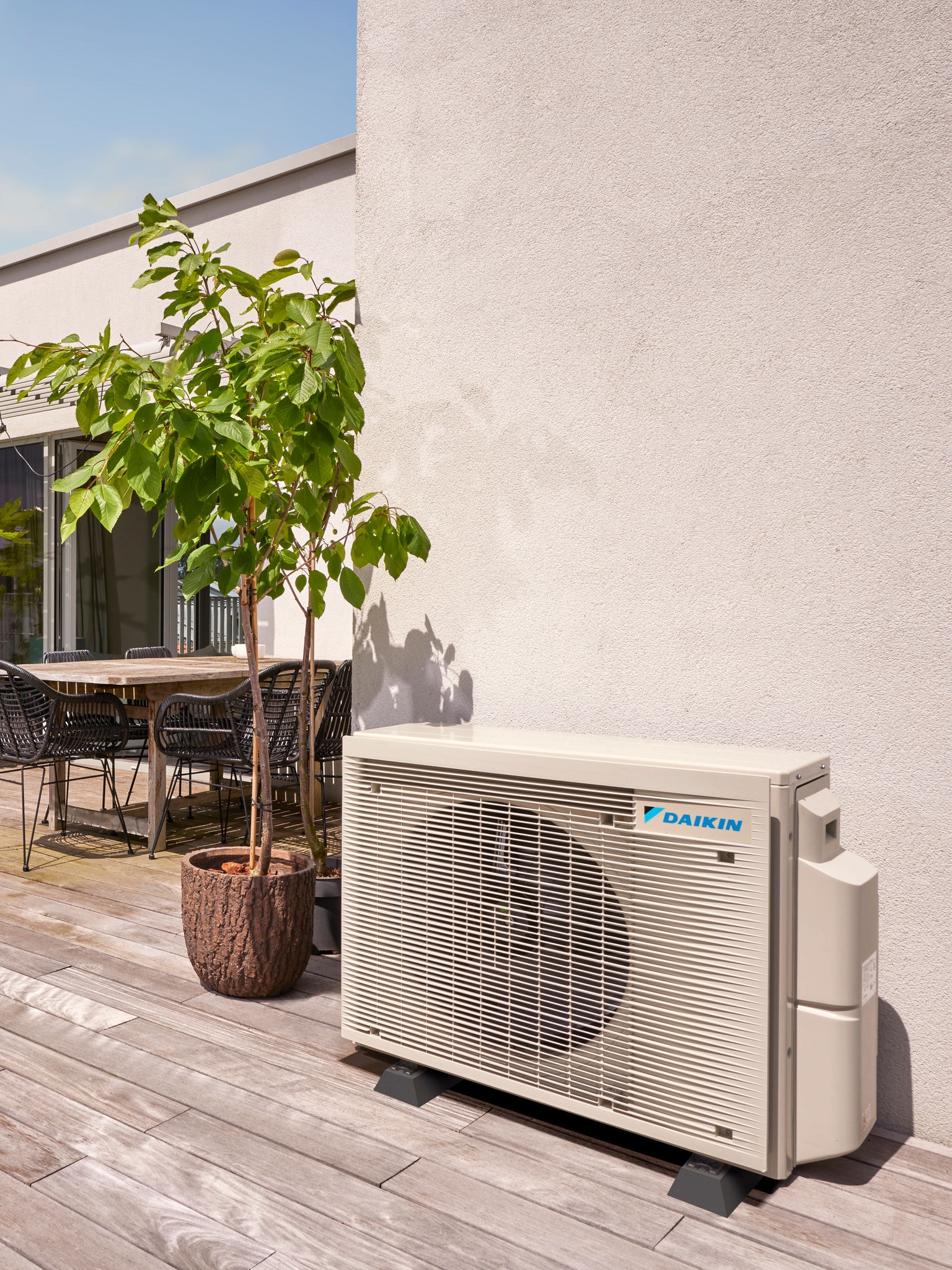

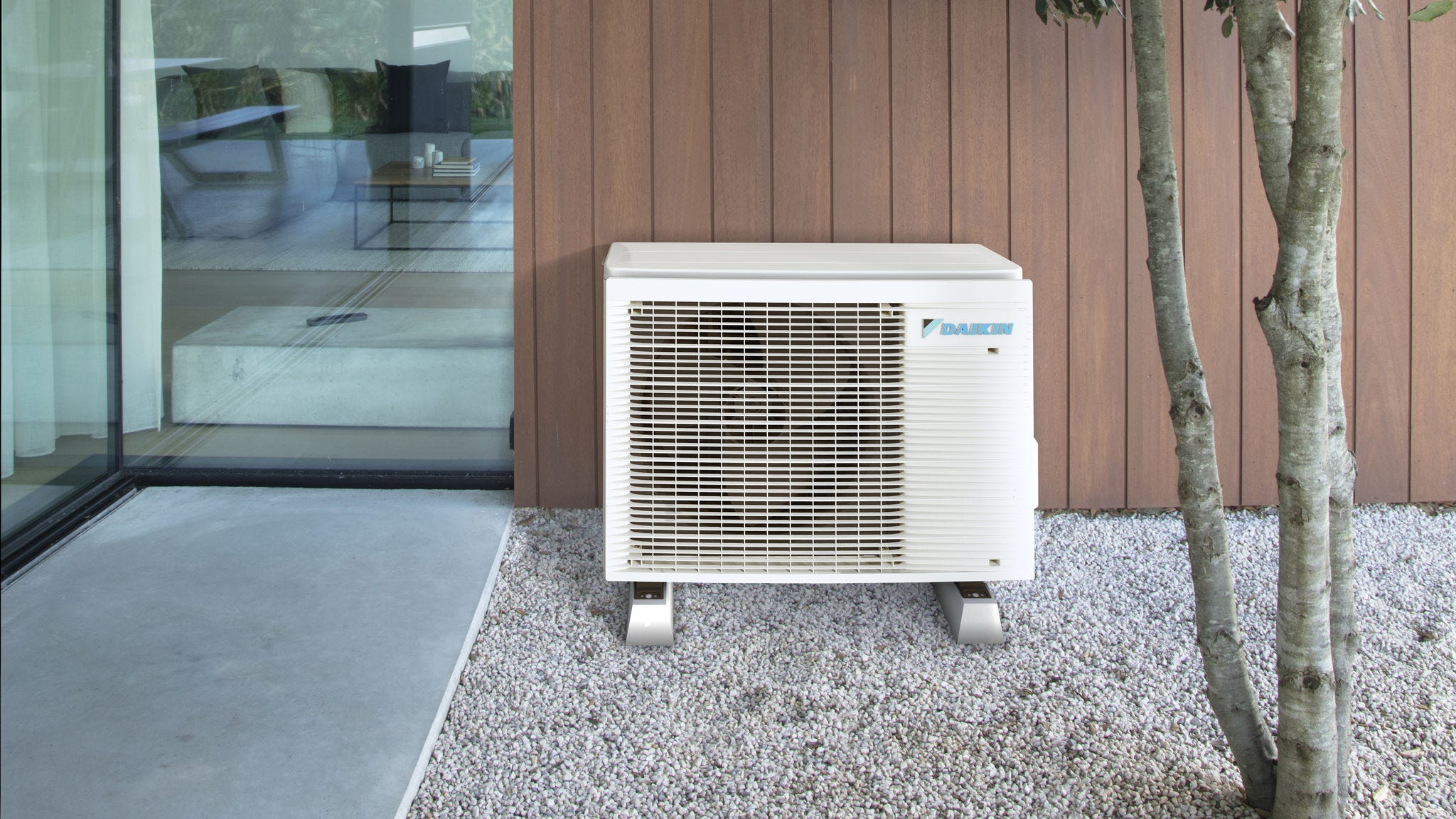

Requisitos mínimos de espacio exterior

El equipo de aerotermia exterior requiere una colocación cuidadosa, respetando las zonas de seguridad específicas. Los inmuebles deben dejar un espacio libre de al menos 1 metro alrededor de la unidad para permitir una circulación de aire adecuada. Esto es especialmente importante en la parte delantera, donde la unidad expulsa el aire refrigerado.

Requisitos clave de espaciado:

• Al menos 1 metro de espacio libre delante de la unidad
• Al menos 1 metro de espacio libre a cada lado de la unidad para garantizar una circulación de aire eficaz
• Espacio libre suficiente en la parte trasera de la unidad para la entrada de aire
• Evita colocarla cerca de las esquinas de los edificios o en espacios cerrados

Hay que evitar instalarla cerca de las esquinas, ya que el aire expulsado puede rebotar en las paredes y volver a circular, lo que reduce la temperatura del aire entrante y afecta a la eficiencia del sistema.

La base debe ser plana, sólida y resistente a las vibraciones; por lo general, se trata de una losa de hormigón o de un soporte reforzado fijado a la pared. La mayoría de los jardines, entradas de garaje o senderos laterales son adecuados. Aunque la colocación a la sombra puede ofrecer algunas ventajas, no es imprescindible.

Las modernas unidades de Daikin están diseñadas para funcionar de forma silenciosa, pero su instalación lejos de las ventanas de los dormitorios y de los límites con las propiedades vecinas ayuda a minimizar la percepción del ruido.

Consideraciones relativas al espacio interior

El depósito de agua caliente sanitaria es el principal componente interior y, por lo general:

• Mide unos 2 metros de altura
• Ocupa un espacio de aproximadamente 80 cm x 80 cm

Esto se ajusta a las dimensiones estándar de un armario de ventilación.

Rangos de capacidad típicos:

• Entre 180 y 250 litros para hogares medios
• Capacidades mayores para viviendas con una mayor demanda de agua caliente sanitaria
• Hay modelos compactos disponibles para hogares con espacio limitado

Para los hogares que sustituyen sus calderas mixtas, esto supone una diferencia fundamental, ya que se necesita espacio de almacenamiento adicional. Si vas a cambiar tu caldera mixta, es importante que pienses dónde vas a instalar este acumulador adicional. Lo ideal es colocar el depósito de agua caliente sanitaria en la planta baja o en la primera planta, lo más cerca posible de la unidad exterior para maximizar la eficiencia. Las viviendas que ya cuentan un depósito de agua caliente sanitaria suelen necesitar simplemente cambiarlo por un modelo compatible con equipos de aerotermia.

Aunque los depósitos se pueden instalar en garajes o buhardillas, estos lugares pueden reducir la eficiencia del sistema, ya que se necesita más energía debido a las condiciones ambientales más frías.

Requisitos de espacio de un vistazo

Sistemas Monoblock frente a sistemas Split: ¿en qué se diferencian?

Entender la diferencia entre los equipos de aerotermia Monoblock y Split te ayuda a elegir la configuración que mejor se adapte al espacio disponible y a las condiciones de instalación.

Sistemas Monoblock:

Los sistemas Monoblock integran todos los componentes hidráulicos en la unidad exterior, lo que elimina la necesidad de una caja hidráulica interior independiente y simplifica los requisitos de instalación.

Ventajas clave:

• Unidad exterior independiente
• Requisitos mínimos de espacio interior
• Proceso de instalación más sencillo
• Conexión directa al sistema de calefacción mediante tuberías con aislamiento

Sistemas Split:

Los sistemas Split separan los componentes entre la unidad exterior y la interior. La caja hidráulica interior suele medir unos 0,7 m (de alto) × 0,3 m (de fondo) × 0,4 m (de ancho), lo que equivale más o menos a una caldera de gas convencional.

Esta configuración:

• Necesita más espacio en el interior
• Puede ofrecer una mayor flexibilidad de instalación, dependiendo de la distribución de la vivienda

En los inmuebles donde el espacio interior es limitado, los sistemas Monoblock suelen ser la solución más práctica, ya que solo requieren espacio para el depósito de agua caliente sanitaria, en lugar de múltiples componentes en el interior.

Cómo elegir el tamaño y la capacidad de un equipo de aerotermia

El dimensionamiento de un equipo de aerotermia requiere un cálculo preciso basado en múltiples factores específicos de cada vivienda. El tamaño adecuado del sistema depende de un análisis detallado de:

• Las dimensiones de la vivienda
• La calidad del aislamiento
• Los niveles de pérdida de calor
• La demanda de agua caliente sanitaria prevista

Especificaciones típicas del sistema:

• Unidades exteriores: Entre 1 y 1,5 metros de altura, entre 0,5 y 1 metro de ancho
• Rango de capacidad: Potencia de 5 kW a 16 kW
• Las propiedades más grandes requieren unidades con una capacidad más alta

Las viviendas con un mejor aislamiento y que cumplen con los estándares de construcción modernos suelen necesitar sistemas más pequeños. Esto reduce tanto el espacio que ocupa el equipo como los costes de instalación. Cada kilovatio adicional de potencia suele suponer unas dimensiones del equipo ligeramente mayores y un mayor espacio necesario.

Los instaladores profesionales realizan cálculos detallados de la pérdida de calor estancia por estancia, teniendo en cuenta el tamaño de las ventanas, la estructura de las paredes, el aislamiento del techo y los patrones de ocupación previstos. Esta evaluación técnica garantiza que el sistema elegido combine el rendimiento de calefacción con el espacio de instalación disponible, evitando así sistemas demasiado pequeños que no logran calentar bien la casa o sistemas demasiado grandes que funcionan de forma ineficiente y desperdician energía.

Espacios libres para el acceso y el mantenimiento

Es fundamental dejar suficiente espacio libre alrededor de tu equipo de aerotermia para garantizar su rendimiento a largo plazo y un mantenimiento rentable. Los técnicos necesitan espacios de trabajo despejados para poder trabajar tanto en componentes exteriores como interiores.

Requisitos de acceso para mantenimiento:

• Espacio libre de al menos 300 mm en varios lados de la unidad exterior
• Acceso sin obstáculos a los componentes internos, incluidos el depósito de agua caliente sanitaria y los controles
• Recorrido claro de las tuberías de refrigerante y de agua

Este espacio permite a los técnicos acceder a los paneles, comprobar los niveles de refrigerante, limpiar las baterías y retirar los residuos sin obstáculos. Los componentes internos también necesitan un acceso sin obstáculos para realizar tareas de mantenimiento esenciales, como el lavado, el vaciado y los trabajos eléctricos.

Un acceso adecuado permite a los propietarios o a los técnicos supervisar el rendimiento del sistema, detectar fugas y comprobar que todo funciona correctamente durante las inspecciones rutinarias. Un acceso bien planificado desde el principio ayuda a reducir los costes de mantenimiento, evitar interrupciones y garantizar que el sistema funcione de manera eficiente durante toda su vida útil.

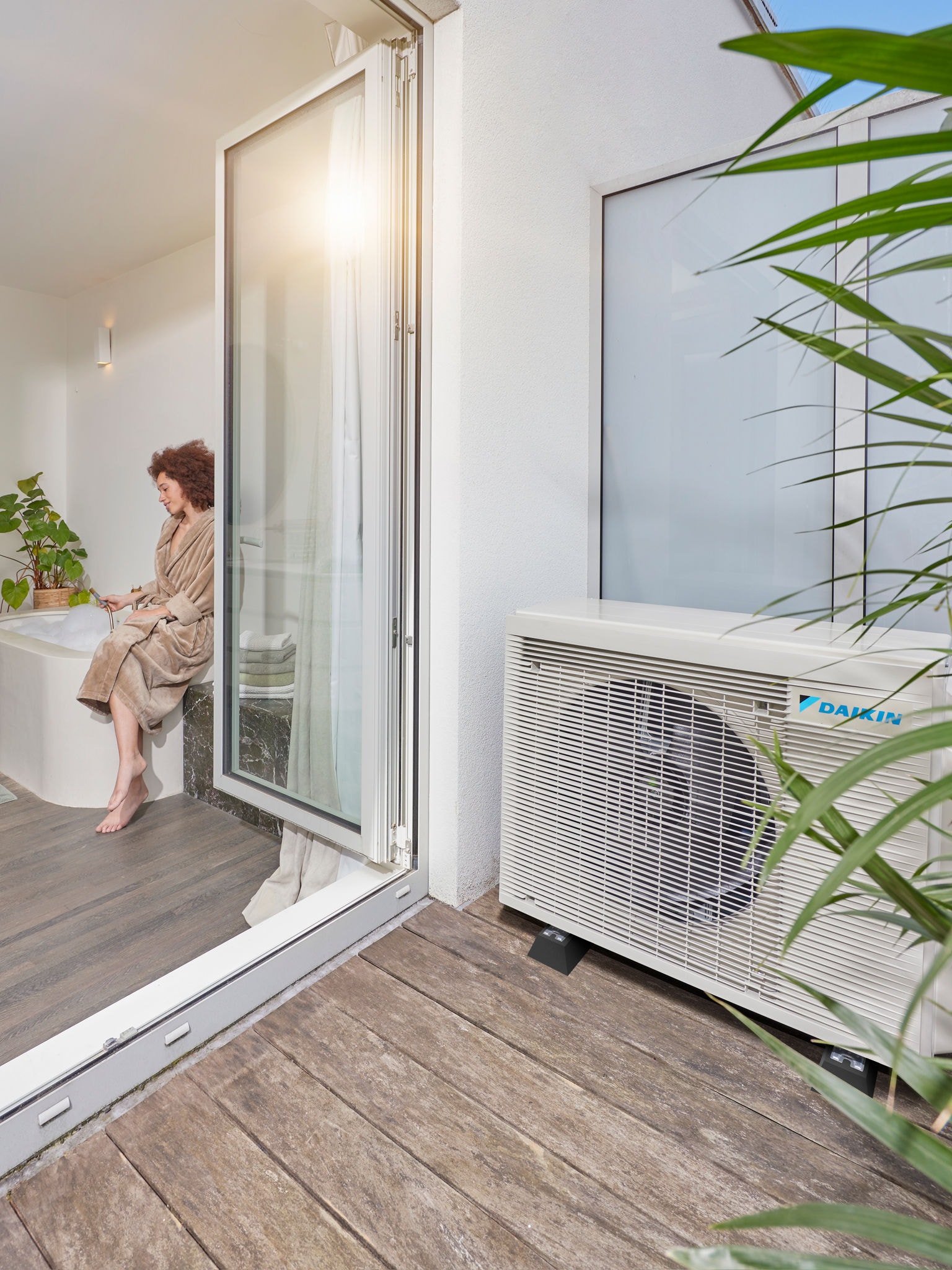

Control del nivel sonoro y del flujo de aire

Los equipos de aerotermia con fuente de aire modernos están diseñados para funcionar de forma silenciosa, pero su ubicación sigue siendo clave tanto para controlar el nivel sonoro como para la eficiencia del sistema. Los últimos modelos de Daikin cuentan con una tecnología avanzada de reducción del nivel sonoro, pero sigue siendo importante colocarlos en el lugar adecuado.

Pautas para una colocación óptima:

• Evita colocar la unidad justo debajo de las ventanas del dormitorio
• Mantén distancia de las paredes que dan a viviendas vecinas
• Asegúrate de que haya una circulación de aire libre y sin obstáculos por todos los lados
• Colócala lejos de esquinas cerradas o espacios reducidos

La unidad necesita una ventilación adecuada para maximizar la eficiencia en la captación de calor y la vida útil del sistema. La circulación de aire limitada hace que la unidad tenga que esforzarse más, lo que puede reducir su coeficiente de rendimiento estacional (SCOP) y aumentar los gastos de funcionamiento.

El equipo de aerotermia aspira aire por la parte trasera y los laterales antes de expulsarlo por la parte delantera, por lo que el espacio libre en la parte trasera resulta especialmente importante para un funcionamiento óptimo. Si la instalas lejos de arbustos grandes, vallas u otros obstáculos que puedan limitar el flujo de aire, te asegurarás un rendimiento constante en todo tipo de condiciones climáticas.

Soluciones para ahorrar espacio y consejos de instalación

Las viviendas con poco espacio exterior pueden albergar un equipo de aerotermia si se aplica el enfoque de diseño adecuado. En el caso de casas adosadas más pequeñas o viviendas con jardines reducidos, los instaladores pueden recomendar soluciones compactas o flexibles, como los depósitos de agua caliente sanitaria de perfil fino, que mantienen la funcionalidad sin ocupar tanto espacio interior.

Opciones para ahorrar espacio:

• Unidades de pared para espacios con poco sitio en el suelo
• Modelos compactos de equipos de aerotermia que ocupan menos espacio
• Depósitos de agua caliente sanitaria delgados
• Aprovechamiento estratégico de los cuartos técnicos o los armarios que ya hay

Se puede aprovechar al máximo el espacio disponible en el armario colocando con cuidado el depósito de agua caliente sanitaria y los equipos de control, a menudo aprovechando las dimensiones estándar de los armarios de ventilación, que suelen ser de unos 80 cm x 80 cm. Los cuartos técnicos son el lugar ideal para los componentes internos, ya que ofrecen un espacio accesible pero discreto, alejado de las zonas comunes principales.

Los laterales, los callejones estrechos y los jardines pequeños suelen ser lugares adecuados para colocar la unidad exterior. Siempre que se mantenga una distancia mínima de 1 metro, incluso los espacios reducidos suelen ser una buena opción.

Cumplimiento normativo y normativa local

Los equipos de aerotermia deben cumplir con la normativa urbanística y las normas sobre obras sin licencia, que varían según el tipo de inmueble y el país. En muchos casos, los equipos de aerotermia se consideran obras no sujetas a autorización, lo que significa que no requieren un permiso de obras formal para la mayoría de las instalaciones residenciales, aunque deben cumplirse unas condiciones específicas en cuanto a los niveles sonoros y las distancias a los límites de la propiedad.

Aspectos normativos:

• Distancias mínimas respecto a paredes exteriores y ventanas
• Niveles sonoros máximos en los límites de la propiedad
• Restricciones adicionales para edificios protegidos o zonas de conservación
• Notificación a la inspección de obras para trabajos importantes de fontanería y electricidad

Los instaladores profesionales evalúan estos requisitos durante la inspección inicial del lugar, asegurándose de que las instalaciones propuestas cumplan con todas las normas vigentes.

Si se consulta con instaladores profesionales en las primeras fases de la planificación, se pueden detectar y resolver posibles problemas de cumplimiento normativo antes de decidirse por un equipo concreto o una ubicación determinada. Entender estos requisitos normativos desde el principio evita modificaciones costosas, retrasos o acciones de cumplimiento obligatorio una vez finalizada la instalación.

La distribución del espacio y su impacto en la eficiencia energética

La ubicación de tu equipo de aerotermia influye directamente en su eficiencia energética y en los gastos de funcionamiento. Los sistemas instalados con el espacio y la ventilación adecuados funcionan con unos niveles óptimos del coeficiente de rendimiento estacional (SCOP), mientras que los sistemas que están apretados o mal colocados pueden rendir por debajo de lo esperado.

La relación entre el espacio libre y el rendimiento se debe a la dinámica del flujo de aire. El acceso restringido del aire obliga al compresor a trabajar más, lo que aumenta el consumo de electricidad y reduce la potencia calorífica por kilovatio consumido. Cuando el aire frío rebota en las paredes cercanas y vuelve a circular, la temperatura media del aire que entra desciende, lo que hace que la extracción de calor requiera más energía.

Factores clave de eficiencia:

• Espacio libre suficiente para la circulación del aire
• Colocación estratégica para reducir las pérdidas de calor
• Diseño profesional del sistema para maximizar su vida útil
• Menos requisitos de mantenimiento gracias a diseños accesibles

La ubicación de los componentes internos también influye en la eficiencia. Las instalaciones bien diseñadas reducen los gastos de calefacción, alargan la vida útil del sistema y garantizan un rendimiento constante.

Conclusión: la planificación del espacio mejora el rendimiento

Para que la instalación de un equipo de aerotermia salga bien, hay que planificar bien el espacio, buscando el equilibrio entre las necesidades del equipo y la accesibilidad y la eficiencia a largo plazo. Los propietarios deben dejar un espacio libre de al menos 1 metro alrededor de la unidad exterior, además del espacio interior necesario para el depósito de agua sanitaria. Preparar tu instalación para el futuro te garantiza unos costes más bajos a largo plazo, un mantenimiento más sencillo y un mejor rendimiento general del sistema.

Puntos clave

• Las unidades exteriores necesitan al menos 1 metro de espacio libre para garantizar la circulación del aire y su eficiencia
• Los depósitos de agua sanitaria para interiores suelen necesitar unos 80 cm x 80 cm de superficie y unos 2 m de altura
• Los sistemas Monoblock reducen el espacio necesario en interiores
• Los estudios profesionales del emplazamiento garantizan un dimensionamiento adecuado y el cumplimiento de la normativa
• Los diseños bien planificados mejoran la eficiencia, la vida útil y reducen los costes de funcionamiento
