ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
El producto presenta un nuevo enfoque modular del diseño del sistema, que introduce flexibilidad adicional en la configuración, permitiendo alcanzar la capacidad requerida mediante la combinación de unidades más pequeñas canalizadas juntas y controladas como una sola.
La gama, que consta de tres módulos base con capacidades de 100, 125 y 160 kW, incorpora compresores scroll de diseño Daikin y refrigerante R-32, cuyo PCA es un 70% inferior al del R-410A.
Como refrigerante puro y de un solo componente, el R-32 cuenta con todas las características necesarias para recuperarse, reciclarse o regenerarse fácilmente y de esta forma, entrar en el mercado de los refrigerante recuperados para ser reutilizado.
El R-32 también está ampliamente disponible en el mercado, como refrigerante principal para unidades de aire acondicionado con compresores scroll. Es decir, disponible en gran medida para servicios de mantenimiento.
3 versiones de producto
- Equipo de aerotermia reversible en el lado del agua
- Equipo de aerotermia reversible en el lado del refrigerante (solo en la versión de 100 kW)
- Sin condensador
3 módulos base
- 100 – 125 – 160 kW
98 posibles combinaciones de módulos
con diferentes versiones de producto
Capacidad
Tres módulos base de 100, 125 y 160 kW.
Pueden combinarse hasta 8 módulos en dos conjuntos apilados de 4, con un rango de capacidad resultante de 200 a 1280 kW

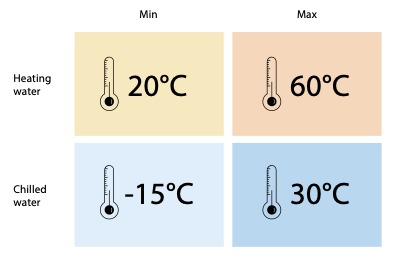

Rango de funcionamiento
Ventajas del producto
Escalabilidad y compactibilidad
Gracias a su modularidad, las nuevas unidades EW(W)(H)(L)T-Q A ofrecen un alto potencial de escalabilidad. Se pueden añadir módulos cuando sea necesario, según el plan de construcción del edificio.
Los módulos también se pueden combinar instalados uno al lado del otro o apilados para minimizar los requisitos de espacio, algo especialmente práctico para la actualización de las aplicaciones existentes. Pueden combinarse hasta 8 módulos en dos conjuntos apilados de 4, con un rango de capacidad resultante de 100 a 1280 kW.
Máxima disposición horizontal: 4
Se pueden apilar hasta 8 módulos
Fuente de alimentación única

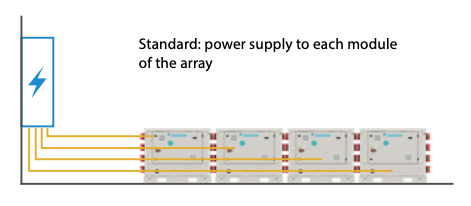

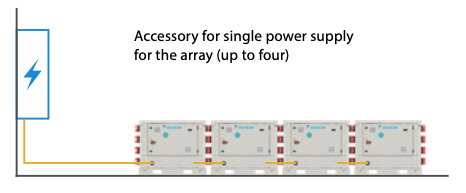

De serie (no como accesorio), cada módulo debe conectarse a una fuente de alimentación independiente. Es posible tener un solo conjunto (hasta cuatro módulos) con una sola fuente de alimentación.

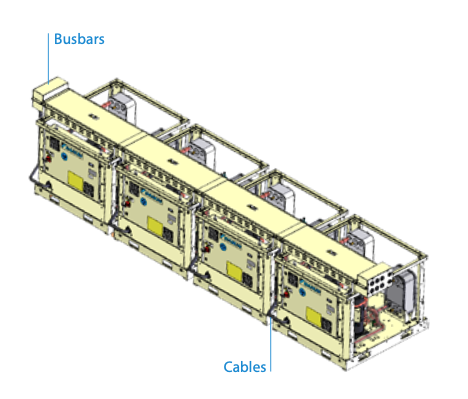

Las barras colectoras y los cables se suministran de fábrica con uno de los siguientes códigos de accesorios. La conexión eléctrica entre módulos debe realizarse en la obra.
Códigos de accesorios:
EKSPELT2: Kit de fuente de alimentación única para 2 módulos
EKSPELT3: Kit de fuente de alimentación única para 3 módulos
EKSPELT4: Kit de fuente de alimentación única para 4 módulos
Atención:
- El kit de fuente de alimentación única se envía suelto y debe montarse in situ. La instalación apilada no es compatible con la configuración de fuente de alimentación única
- Fuente de alimentación única disponible sólo para instalación interior
- En caso de que se soliciten 4 unidades, que se dispondrán en conjunto, en caso de que se requiera una sola fuente de alimentación, EKSPELT4 puede seleccionarse una sola vez
Instalación Plug & Play

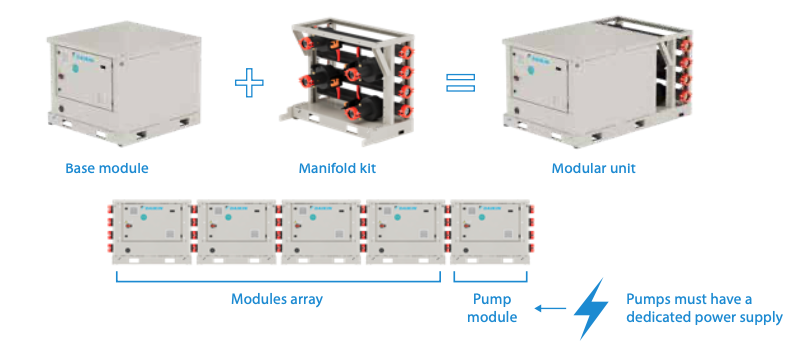

Instalación simplificada con el kit de colector, diseñado para conectar módulos en el lado del agua, ya que incluye las tuberías entre las unidades. El kit de colector también puede montarse en fábrica para reducir aún más el tiempo de instalación en la obra. Por otro lado, se puede añadir fácilmente un módulo de bomba al conjunto de módulos. Está equipado con bombas Inverter para lograr una flexibilidad total e incluye un depósito de expansión de 18 litros. Para facilitar aún más la instalación, se puede integrar una fuente de alimentación única, con un solo cable de alimentación conectado al conjunto de hasta 4 módulos (los cables de conexión de los módulos se suministran de fábrica).

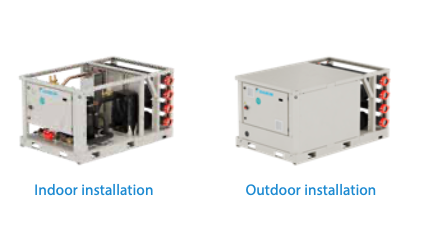

Los módulos pueden instalarse en interiores o incluso en exteriores, si se selecciona la configuración de sonido reducido. De hecho, el nuevo modelo EW(W)(H)(L)T-Q A ofrece dos configuraciones de sonido diferentes para cumplir los requisitos de aplicaciones sensibles al ruido como: edificios residenciales, hoteles y hospitales.
Menores costes de funcionamiento
Gracias a su diseño modular, esta nueva unidad puede seguir de cerca el perfil de carga frigorífica y calorífica del edificio, conforme a la norma EN14825. Esto es especialmente importante, ya que garantiza unos costes de funcionamiento bajos de la planta de climatización en condiciones de carga parcial, que representa la mayoría del tiempo de funcionamiento. Este no es el caso de las enfriadoras y equipos de aerotermia tradicionales, que tienen que funcionar en una serie de ciclos de encendido y apagado, lo que reduce la eficiencia del sistema.
Contribución a la edificación ecológica
Los protocolos de edificación ecológica más populares son BREEAM y LEED. El modelo EW(W)(H)(L)T-Q A puede contribuir a los créditos de un proyecto a la hora de evaluar la eficiencia energética del sistema hidrónico, especialmente
si se selecciona la opción de recuperación de calor parcial. El PCA limitado del R-32 y la baja carga de refrigerante por circuito gracias al diseño modular también suponen una posible contribución al evaluar el impacto de los refrigerantes.
Impacto medioambiental limitado
Las unidades utilizan el refrigerante R-32, con un potencial de calentamiento atmosférico (PCA) de 675, solo un tercio del que posee el refrigerante R-410A. El R-32 es
un refrigerante puro y de un solo componente, por lo que puede recuperarse. Un estudio reciente de la Universidad de Tokio* informa de que el R-32 regenerado tiene un impacto medioambiental un 90% menor que el R-32 nuevo, debido a que se evita la necesidad de destrucción y a que se requiere menos energía para la regeneración con respecto a la nueva producción. Daikin utiliza R-32 recuperado en sus enfriadoras y equipos de aerotermia en el marco de su programa Loop by Daikin.
Aplicaciones del producto
Calefacción
Configuraciones de calefacción de espacios + ACS
- Calefacción centralizada, en circuito de agua en cascada con un equipo de aerotermia aire-agua. Suministro de ACS gestionado mediante suministro de ACS independiente (uno o varios módulos dedicados al ACS, apilados). Las unidades pueden gestionarse en configuración maestro/esclavo hasta un conjunto de 4 módulos por maestro
- Edificios residenciales, oficinas, pequeños comercios, gimnasios, hoteles
- Sustitución y nuevas construcciones
- Posibles terminales:
- Radiadores (hasta 60 °C)
- Calefacción de suelo radiante (30-35 °C)
- Fan coils (45 °C)
Aire acondicionado
Refrigeración de confort
Refrigeración centralizada. ACS gestionada mediante suministro de ACS independiente (uno o varios módulos dedicados al ACS, apilados). Las unidades pueden gestionarse en configuración maestro/esclavo hasta un conjunto de 4 módulos por maestro
- Edificios residenciales, oficinas, pequeños comercios, gimnasios, hoteles
- Sustitución y nuevas construcciones
- Posibles terminales:
- Suelo refrigerado (23-18 °C)
- Fan coils (12-7 °C)
Refrigeración de procesos
- Refrigeración dedicada o centralizada según las necesidades del proyecto. Las unidades pueden gestionarse en configuración maestro/esclavo hasta un conjunto de 4 módulos por maestro
- Refrigeración de producto lácteos (9-4 °C)
- Almacén refrigerado (-8 a -12 °C, con glicol)
- Refrigeración para resonancias magnéticas y mucho más
