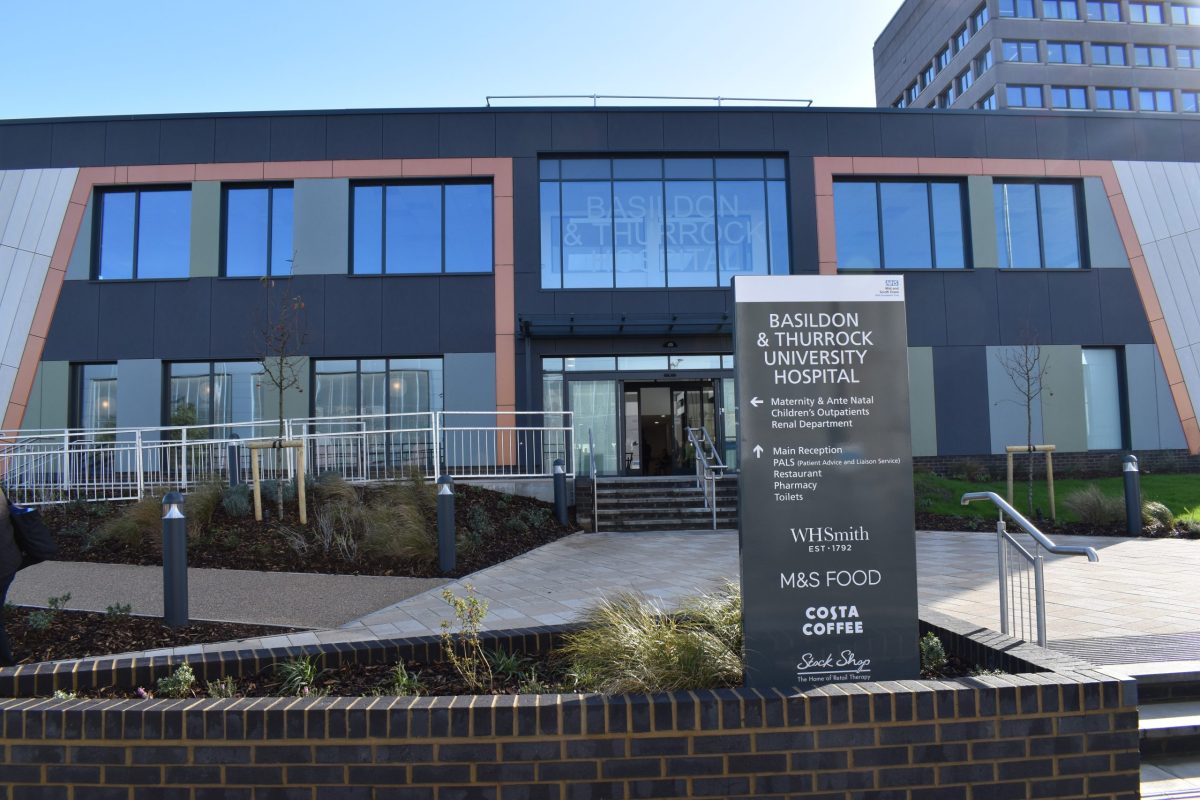

Hospital de Basildon

El cambio climático y las nuevas directrices gubernamentales provocaron una intervención de urgencia en los sistemas de ventilación y refrigeración de uno de los principales departamentos del hospital, en una difícil operación de cuatro días que comprendió la instalación en el tejado de dos enfriadoras EWAH~TZ de Daikin con compresor monotornillo y transmisión de frecuencia variable (VFD) refrigeradas por aire que utilizan refrigerante HFO.

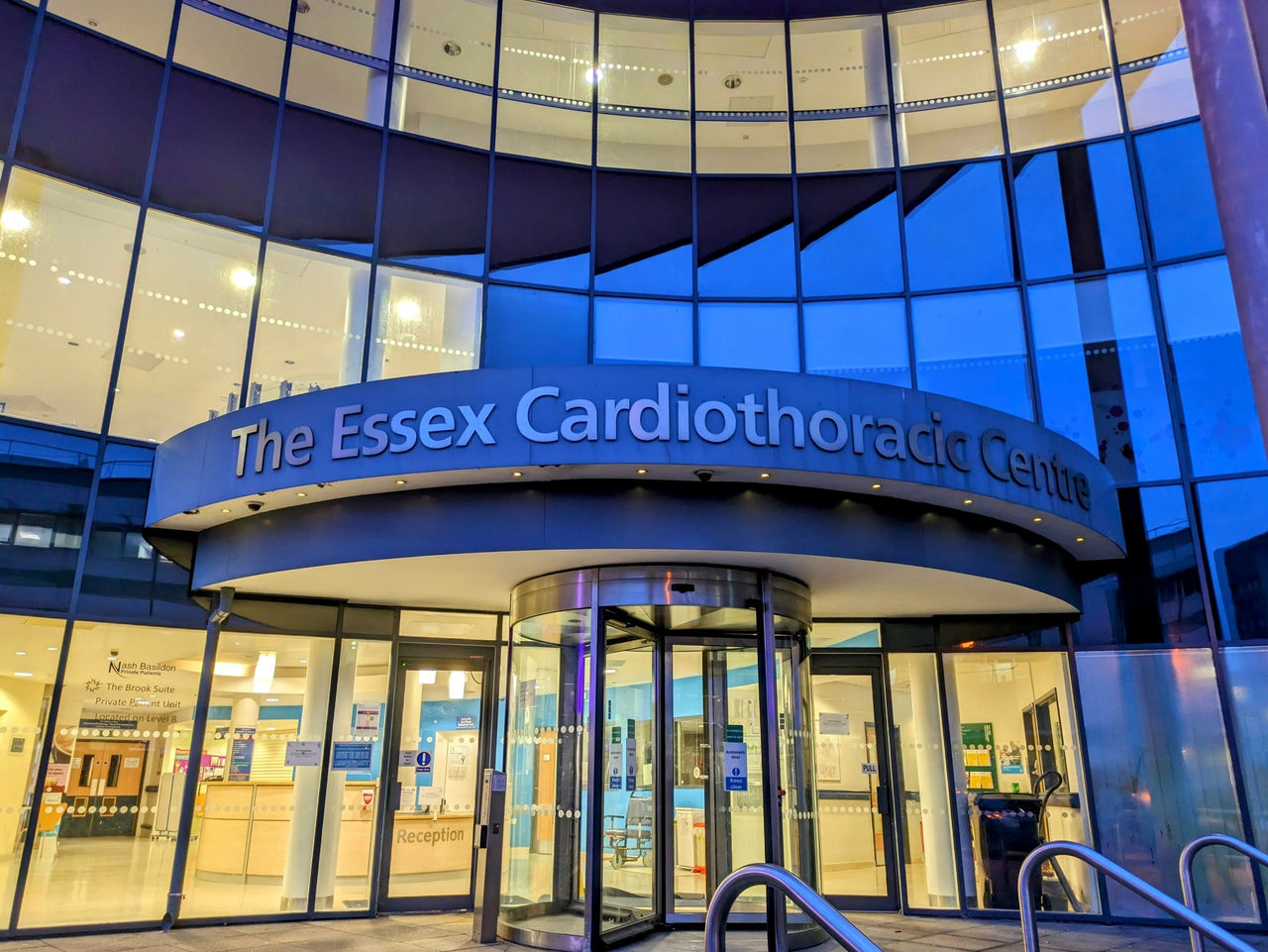

Con la correcta ejecución del proyecto, el Centro Cardiotorácico de Essex (CTC) del Hospital Universitario de Basildon, propiedad del Mid and South Essex NHS Foundation Trust, está preparado para afrontar el cambio climático en el futuro próximo.

El edificio de cuatro plantas, que alberga el principal servicio de operaciones de corazón y pulmón del condado, dispone de cuatro quirófanos, cuatro laboratorios de cateterismo cardiaco, salas de resonancias y tomografías y dos alas con 24 camas para recuperación y otros requisitos de los pacientes hospitalizados.

El CTC está separado del complejo principal del hospital por una estrecha vía de servicio, aunque está conectado a través de un puente cerrado a la altura del quirófano. En el tejado del CTC —un quinto piso— hay dos unidades de tratamiento de aire (UTA) y dos enfriadoras, próximas a la vía y alineadas con el puente.

Iain Oakley, director de proyectos del Mid and South Essex NHS Foundation Trust, señala que, aunque los sistemas de ventilación y refrigeración del CTC eran vanguardistas cuando se pusieron en funcionamiento en 2009, ahora no son capaces de proporcionar el suficiente control de la temperatura y la humedad.

“Las UTA tenían ajustes de activación y desactivación del aire que cumplían las normas del memorando técnico del hospital por entonces. No obstante, sabemos que, debido al calentamiento global, a menudo soportamos temperaturas ambiente que superan los 31 ^oC. Muchos días, la capacidad de refrigeración simplemente no era la suficiente para satisfacer las demandas de los quirófanos y los laboratorios”.

“Tampoco podíamos reducir la humedad en los quirófanos, lo cual afectaba a los equipos y, a veces, daba lugar al cierre obligado de los quirófanos y laboratorios de cateterismo los días en los que la humedad era muy alta, porque no podíamos arriesgarnos a que los equipos fallaran durante las operaciones”.

“La capacidad de refrigeración debía mejorarse, y las UTA se sustituyeron en el mismo momento porque las unidades originales nunca habían alcanzado los caudales de aire necesarios”.

Los técnicos de Ellis Building Services dispusieron de cuatro días para trabajar en la retirada de los equipos antiguos y la instalación y puesta en servicio de la nueva planta, y lo hicieron en un entorno conectado. El director gerente, James Ellis, señala que el equipo formado por David Edwards e Ian Cribbs que se desplazó a las instalaciones demostró una gran actitud para ejecutar este proyecto para el NHS.

Iain Oakley afirma: “Ese es todo el tiempo que el CTC podía brindarnos. Los quirófanos se cerraron a última hora del miércoles y los trabajos tenían que estar listos a tiempo porque había una lista de intervenciones programadas que daban comienzo a las 8:00 a. m. del lunes”.

La velocidad también fue esencial porque una grúa impedía el tráfico por la vía de servicio.

Las enfriadoras antiguas se retiraron primero con la grúa para quitar a continuación el techo de la sala técnica de modo que se pudieran sustituir las UTA desfasadas. Una vez que las nuevas UTA se situaron dentro de la sala técnica y se volvió a montar el techo, se elevaron las dos nuevas enfriadoras de Daikin controladas con VFD hasta su posición.

El CTC volvió a abrir sus puertas el lunes por la mañana, tal y como estaba previsto.

La gama de enfriadoras TZ de Daikin es el resultado de un diseño cuidado cuyo objeto es optimizar el funcionamiento y el rendimiento de la enfriadora para aplicaciones de confort y procesos en cualquier condición climática. El objetivo es reducir los costes de explotación y mejorar la rentabilidad, la eficacia y la gestión económica de cualquier instalación.

Las enfriadoras cuentan con un diseño de compresor monotornillo de alta eficiencia controlado por VFD, una batería del condensador con amplia superficie para conseguir la máxima transferencia de calor y una presión de descarga baja, ventiladores del condensador de alto rendimiento y un evaporador de carcasa y tubo de expansión directa con caídas de presión del refrigerante bajas.

Esta combinación ofrece la mejor eficiencia en funcionamiento a plena carga y a carga parcial.

Daikin se ha encargado del diseño y la fabricación del compresor monotornillo semihermético con VFD integrada en el cuerpo del compresor. Se trata del resultado de años de experiencia y una inversión continua en investigación y desarrollo, optimizado para funcionar con el refrigerante R1234ze(E), que posee un potencial de calentamiento global de 7.

La geometría del propio compresor se ha vuelto a diseñar por completo para lograr la máxima eficiencia a plena carga y, a su vez, la mayor eficiencia a carga parcial gracias a la VFD que permite una modulación constante de la velocidad de giro del compresor. La electrónica de la VFD se enfría por medio del refrigerante del circuito de la enfriadora, lo que ofrece un factor de potencia de desplazamiento de ≥0,95.

Las enfriadoras incorporan varias opciones adicionales:

· Serpentín de microcanales revestido de polímeros de epoxi

· Doble válvula de seguridad

· Ventiladores con control Inverter

· Medidores de energía
