El reto
El número de personas que viven en áreas urbanas ha aumentado de forma continuada en los últimos años.
Como consecuencia, la mayor demanda de espacios habitables hace que el sector de la construcción de viviendas colectivas crezca en las ciudades del futuro. El sector de la construcción desempeña un papel significativo en el consumo energético y representa el 40% de la energía consumida en la UE.
Las Directivas Europeas más recientes están impulsando la eficiencia de los edificios modernos para alcanzar los objetivos del futuro. Según esta perspectiva, las bombas de calor desempeñan una función clave para lograr estos objetivos, no solo en viviendas individuales, sino también en edificios de apartamentos.
Daikin, líder en innovación durante más de 90, asume el reto de las viviendas colectivas y aplica soluciones renovables en base a las tecnologías de bomba de calor desarrolladas internamente. Ya sean edificios de apartamentos de baja y gran altura, sistemas de calefacción individuales o centralizados, proyectos de reforma y nuevas construcciones, Daikin cuenta con los productos, la experiencia y la solución para usted.
Preocupaciones prácticas
El uso de fuentes de energía renovables en aplicaciones colectivas está restringido debido a preocupaciones prácticas.
- Espacio de instalación
- Restricciones acústicas
- Demanda de agua caliente
- Higiene del agua
- Diseño del sistema de canalizaciones
El espacio de instalación de las unidades exteriores e interiores es limitado en los edificios de apartamentos y viviendas colectivas.
Los usuarios finales son reacios a ocupar espacio en el balcón.
Los constructores deben tener en cuenta la normativa de planificación municipal, las expectativas de los clientes y las normas corporativas de los apartamentos al diseñar un nuevo edificio.
En los edificios de gran altura, la integración de energías renovables está limitada por la disponibilidad de espacio en el tejado.
Las restricciones acústicas afectan a la posición de instalación de las bombas de calor en los edificios de apartamentos.
Una ubicación inapropiada de las bombas de calor fuera del apartamento podría crear molestias a los vecinos.
El nivel sonoro máximo permitido durante la noche es de 35 dBA a 3 m de distancia de los vecinos.
El nivel sonoro de las bombas de calor es una preocupación común cuando se instala la unidad dentro del apartamento.
La demanda de agua caliente sanitaria (ACS) aumenta enormemente en los nuevos edificios de apartamentos.
Ya sean casas unifamiliares o multifamiliares, la demanda de ACS crece en importancia en lo que a demanda calorífica total se refiere.
En el sector de nuevas construcciones, el consumo de energía para calefacción de espacios (SH) se está reduciendo gracias a la mejora en el aislamiento de los edificios.
Por lo tanto, la producción de ACS de alta eficiencia es importante para reducir el uso de energía primaria en edificios de apartamentos.
La higiene del agua debe garantizarse para cumplir con la normativa local.
La normativa europea exige una temperatura de 60 °C para el agua en el punto de consumo.
El agua dentro del sistema puede circular con temperaturas por encima de los 55 °C en la mayoría de los diseños con depósito de almacenamiento de ACS para evitar el desarrollo de la bacteria de la legionela en el agua.
El diseño de los sistemas de canalizaciones en los edificios de gran altura requiere una cuidadosa atención
Producir agua a alta temperatura (70 °C) y hacerla circular dentro de un edificio provoca:
- pérdidas de calor altas (hasta el 40%) en las redes de tuberías de distribución
- coste hidráulico alto debido al mayor tamaño de las tuberías y al aumento del aislamiento de las tuberías
Soluciones integrales Daikin para viviendas colectivas
Para proporcionar a los edificios de apartamentos y a las viviendas colectivas equipos de calefacción sostenibles y de alto rendimiento, Daikin combina productos de calefacción residencial y aplicados para ofrecer un sistema integral que supera fácilmente las preocupaciones prácticas en los edificios de gran altura.
Utilizando el modelo Applied EWYT-B como unidad de bomba de calor conectada a varias unidades interiores Daikin Altherma 3 WS puede garantizar confort en calefacción/refrigeración, agua caliente sanitaria y control de temperatura individual en las viviendas individuales.
Este sistema también se puede complementar con una gama amplia y flexible de Daikin (calefacción de suelo radiante, convectores de bomba de calor) que permiten al cliente elegir el emisor que desea para su apartamento.
Además, puede llevar a cabo operaciones simultáneas muy eficientes en calefacción, refrigeración y producción de agua caliente sanitaria gracias al efecto de recuperación de calor entre los apartamentos. Debido a esto, las emisiones de CO2 anuales se pueden reducir significativamente en comparación con las calderas convencionales.
¿Cómo funciona el circuito de agua?
La solución para apartamentos Daikin Altherma proporciona calefacción, agua caliente y refrigeración si es necesario a los edificios de apartamentos de gran altura. El sistema consta de una red bombas de calor agua-agua dentro de los apartamentos con cilindros de ACS integrados, conectados a un circuito de agua central común para crear un sistema comunal. El circuito de agua central puede calentarse o enfriarse a través de las bombas de calor de aire de Daikin que funcionan a baja temperatura y alta eficiencia.
Bomba de calor en apartamento
El modelo Altherma de agua actualiza el calor en cada apartamento y produce refrigeración/calefacción de espacios y ACS con total autonomía
- Sistema de bomba de calor autónomo
- Espacio de instalación reducido (60 x 65 cm)
- Unidad muy silenciosa (potencia sonora = 39 dBA)
- Compatible con cualquier tipo de emisor
Bomba condensada por agua para espacios comerciales
La bomba de calor de aire centralizada calienta el circuito de agua central
- Amplio rango de capacidades de 80 a 700 kW
- Solución ecológica con refrigerante R-32
- Proporciona calefacción y refrigeración
- Solución de calefacción optimizada
Bomba de calor comunal
Mantiene el circuito de agua central entre +10 °C y +30 °C
Bomba de calor de aire modular
Solución ecológica con refrigerante R-32
Amplio rango de capacidad con una unidad individual (82 kW – 670 kW)
Proporciona calefacción y refrigeración

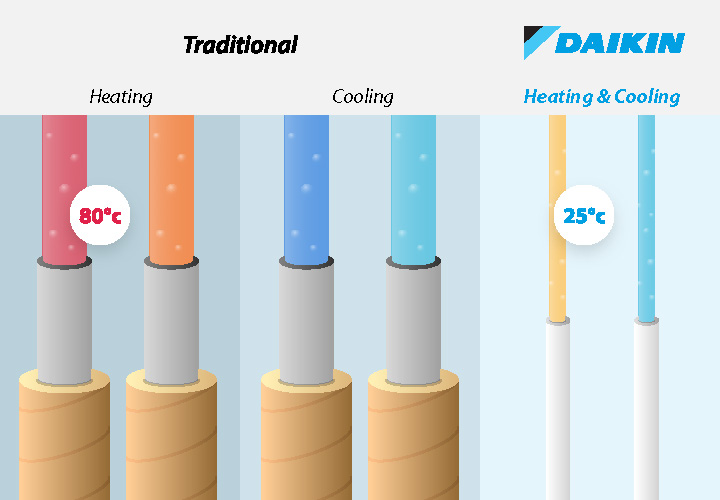

Circuito de agua central
El circuito de agua central distribuye calor de baja temperatura a través del edificio con temperaturas de agua casi ambientales
Red con la temperatura más baja (10 °C – 30 °C)
Las pérdidas de calor en las tuberías de distribución y el sobrecalentamiento del pasillo se eliminan
Tamaño de tubería reducido
Posibilidad de recuperación de calor en toda la red de distribución
Convector de bomba de calor
Los generadores de baja temperatura con convector de calor perfectos que combinan un diseño elegante, un tamaño mínimo y un nivel sonoro bajo
Se adaptan fácilmente a cualquier entorno gracias su tamaño y diseño
Se adapta perfectamente a generadores de temperatura
Sonido muy bajo
Tamaño estilizado con un fondo de tan solo 135 mm
Calefacción de suelo radiante
Calor regenerativo en invierno y refrigeración en verano, perfecto, para nuevos edificios
Enfriadora EWYT-B
La bomba de calor de aire centralizada calienta el circuito de agua central
Daikin Altherma 3 WS
El modelo Daikin Altherma de agua actualiza el calor en cada apartamento y produce refrigeración/calefacción de espacios y ACS con total autonomía
